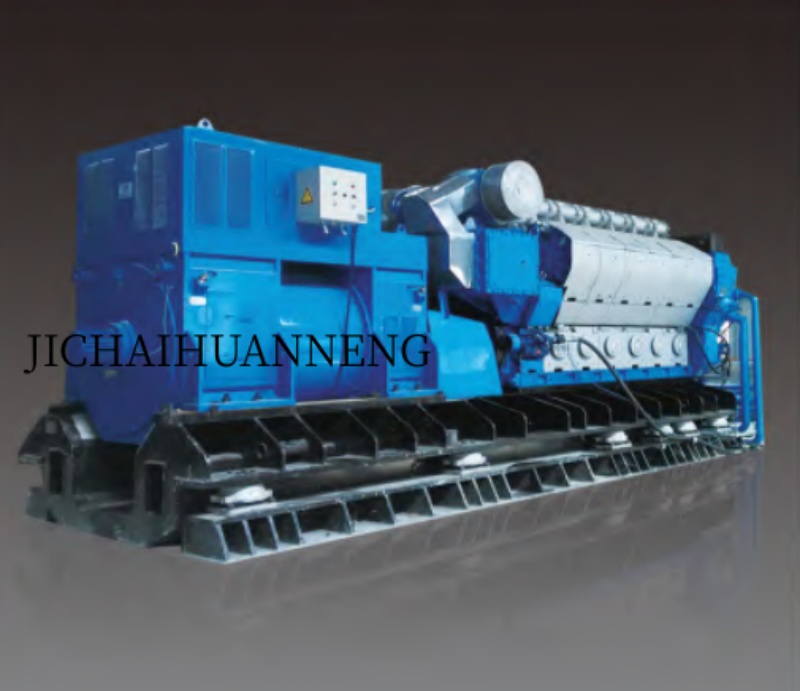

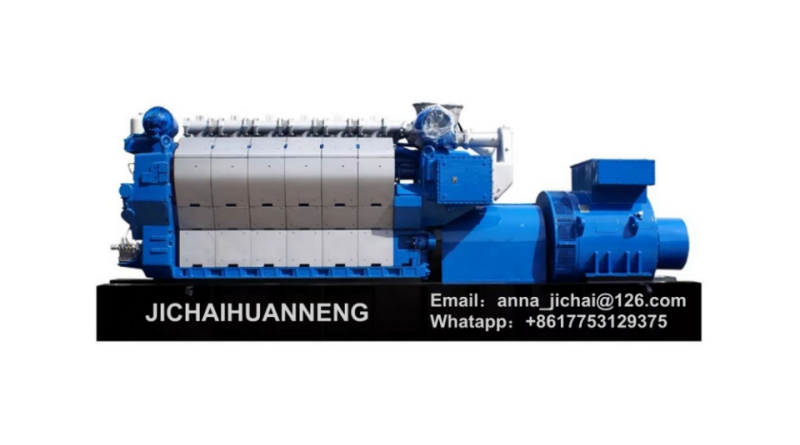

4000 кВт биогаз газ қозғалтқышының генераторы

4000 кВт табиғи газ генераторлық қондырғылар (4000GF70-T) Jinan Jichai компаниясы шығарған 16V26/32T газ қозғалтқышымен жұмыс істейді.

Ол кернеуді дәл реттеу, жақсы динамикалық өнімділік, кернеудің толқын пішінінің аз бұрмалануы, жоғары тиімділік, ықшам құрылым, техникалық қызмет көрсету оңай, төмен жылдамдық, жақсы сенімділік, ұзақ қызмет ету және үнемді сипаттамаларға ие.

4000GF70-T газ генераторының негізгі сипаттамасы

Жанармай газына қойылатын талаптар
Генератор қондырғысының сенімді және тұрақты жұмысын қамтамасыз ету үшін табиғи газдың сапасына келесідей талаптар қойылады:
——Табиғи газды сусыз, шикі мұнайсыз және таза мұнайсыз сусыздандыру керек
——Табиғи газ қысымы 10Бар;
——Табиғи газ температурасы -20~40℃;
——Күкірттің жалпы мөлшері 200 мг/м3-ден аз.
Ескертпе: Газ көлемі 100кПа атмосфера, 20℃ қоршаған орта температурасы, 30% салыстырмалы ылғалдылықпен стандартты күйде.

Салқындату суына қойылатын талаптар
Суды жұмсарту жоғары температура және төмен температура қозғалтқышының айналым жүйесі үшін қажет. Салқындатқыш су хлорид, сульфат немесе қышқыл т.б. сияқты коррозиялық қосылыстарсыз жеңіл сілтілі таза су болуы керек.

Майлау материалдарына қойылатын талаптар

Қозғалтқыш толық майлау жүйесімен жабдықталған, май шығыны≤0,3г/кВт·сағ. Жағар майдың үлгісі: Mobil Pegasus 705 немесе 15W40CD.

Қоршаған ортаға қойылатын талаптар

Газ генераторы келесі жағдайда тұрақты, сенімді, үздіксіз жұмыс істей алады: қоршаған орта температурасы -40 аралығында℃~+40℃,салыстырмалы ылғалдылық<90%,теңіз деңгейінің биіктігі≤2000м. Генератор стандартты қоршаған орта жағдайында номиналды қуатты шығара алады: атмосфералық қысым 100 кПа, қоршаған орта температурасы25℃, ауаның салыстырмалы ылғалдылығы 30%.

Жылдамдықты басқару жүйесі

Американдық WOODWARD EGS басқару жүйесін қабылдап, Tecjet клапанымен ауа мен газ қатынасын (Газ және ауа қосылысының тығыздығы) арнайы бақылаудан кейін газ және ауа кіру параметрлері мен қозғалтқыштың жұмыс параметрлерін талдау және есептеу арқылы ол жоғары ауа мен газ қатынасына қол жеткізе алады, Сирек жануды жүзеге асыру, жалпы сыртқы қосылыс қозғалтқышында бар жарқырау және жарылыс құбылыстарын шешу және қозғалтқыштың экономикалық сипаттамаларын көтеру.

EGS басқару жүйесі – компьютерлік интеллектуалды және жоғары дәлдіктегі газды басқару жүйесі. Талдау мен есептеуге сәйкес, EGS газды басқару Tecjet клапанына әрекет индикациясын береді және ауа мен газ қатынасының дәлдігін бақылауға жетеді.

Бір нүктелі айдау және ауа және газ тұйық цикл технологиясын қабылдау, WOODWARD-ProAct жетекі арқылы аралас газ ағынын басқарады; қозғалтқыш жұмысын тұрақты және сенімді ету.

От жағу жүйесі

Тұтану жүйесіне сандық тұтану модулі, жоғары қысымды катушкалар, жоғары қысымды сым және ұшқын шамы кіреді және олардың барлығы әйгілі импорттық өнімдерге жатады.

Тұтану энергиясы оңтайлы тұтану күйін жүзеге асыру үшін газ құрамына қарай реттелетін үш деңгейге бөлінеді. От алдыру жүйесі автоматтыөзін-өзі ақауларды анықтау және дабыл функциясы. Ұшқын тұтанбайды немесе қысқа тұйықталу немесе қосылымның үзілуі орын алса, жүйе генератор жинағын қолдау үшін уақытында анықтап, бірден дабыл береді.

1мв 2мв 4мв табиғи газ генераторы биогаз жақсы баға Генератор қозғалтқышы

Газды енгізу және шығару жүйесі

Төмен қысымды кіріске қолданылады. Генератор турбокомпрессор технологиясына дейін сыртқы қоспаны қабылдайды. Генератор жиынтығын кеңінен пайдалану үшін газ қысымы тек 7Кпа-дан жоғары болуы мүмкін.

Тұрақты және тиімді газды енгізу жүйесі электр энергиясын өндірудің тиімдірек болуын қамтамасыз етеді. Газ енгізу жүйесі жоғары тиімді ауа сүзгісін, жоғары ағынды турбокомпрессорды, дөңгелек құбырлы салқындатқышты қабылдайды. Дөңгелек құбырлы салқындатқыш радиатордың жылу шығару тиімділігі қарапайым салқындатқышқа қарағанда 20% жоғары, ол ауа ағынының салқындату талаптарын қанағаттандыра алады.

Жылулық сәулеленуден және жасырын қауіптен аулақ болу үшін сору жүйесін тиімді қорғау. Шығару температурасының жоғары болуына байланысты сору магистральдық құбыры мен турбокомпрессордың бетіне арнайы жылу оқшаулағыш қабаты қолданылады. Кеңейту бөлігі ақаулық жылдамдығын азайту және генератор үйінен жылуды шығаруды болдырмау үшін шығатын розеткаға орнатылады.

Майлау жүйесі

Майлау әдісі қысымды және шашыранды майлау, магистральдық мұнай құбырындағы қысым 500-ден 800 КПа-ға дейін. Май сорғысы техникалық қызмет көрсетуге ыңғайлы сыртқы түрі болып табылады, сонымен қатар қолмен жұмыс істейтін май сорғысы мен электрлік майлау сорғысы да жабдықталған. Генератордың жұмысын қорғау үшін май салқындатқышы және май қысымы төмен сигнализация және өшіру жабдығы орнатылған.

Айнымалы жүйе

Біздің генератор JFG сериялы жоғары вольтты генераторды пайдаланады, генератор қолданыстағы IEC 60034-1 талаптарына, GB755 стандарттарына сәйкес келеді.

JFG сериялы генератор IP23 қорғау дәрежесіне ие және IMB20 орнату түрін қабылдайды.

Генератордың құрамына негізгі машина (цилиндрлік роторы және демпфер орамдары бар айналмалы өріс машинасы), қоздырғыш (айналмалы арматура машинасы) және қоздыру жабдығы кіреді. Қоздыру жүйесі негізінен қазіргі уақытта BASLER компаниясы немесе Швейцарияның ABB компаниясы шығарған әлемдегі ең озық DECS100 немесе UNITROL 1000 цифрлық автоматты кернеу реттегішін қабылдайды. Тұрақты магнитті қосалқы қоздырғыш жүйесін, негізгі генераторды, тұрақты магнитті қосымша қоздырғышты және цифрлық автоматты кернеу реттегіші жоғары сапалы және тамаша өнімділік генераторын құрайтын тамаша сәйкес келеді.

Салқындату жүйесі

1000 кВт газ генераторы жинағы жабық айналымды жалпақ төсек радиаторын қабылдайды. Бұл радиатор төмен тұтыну және жоғары тиімділік сипаттамаларына ие. Жоғарыдағы суретте көрсетілгендей, бұл жалпақ төсек радиаторы 10 желдеткішпен және тәуелсіз қозғалтқыштармен жабдықталған және басқару жүйесінен, қозғалтқышты басқару құрылғысынан, электр желдеткішінен, радиатордан және негізден тұрады. Бұл басқару жүйесі ауа үрлейтін автоматты іске қосу және тоқтату функциясына ие.

Басқару тақтасы

Басқару тақтасы еден түрі болып табылады. Негізгі сөндіргіш артық ток қорғанысы және кері қуат қорғанысы бар автоматты ауа сөндіргішті қабылдайды. Басқару панелі генератор қондырғысының жұмыс жағдайын бақылау және бақылау үшін контроллерлермен, дисплей аспаптарының түрлерімен, реттеу түймелерімен, қорғаныс индикаторларымен, авариялық өшіру түймелерімен және т.б. жабдықталған.

Ол автоматты синхрондау және жүктемені бөлісу функциясы бар IG-NT немесе IC-NT (клиенттер сұранысы бойынша) автоматты синхрондауымен жабдықталған.

Зауыт көрмесі

Біздің команда

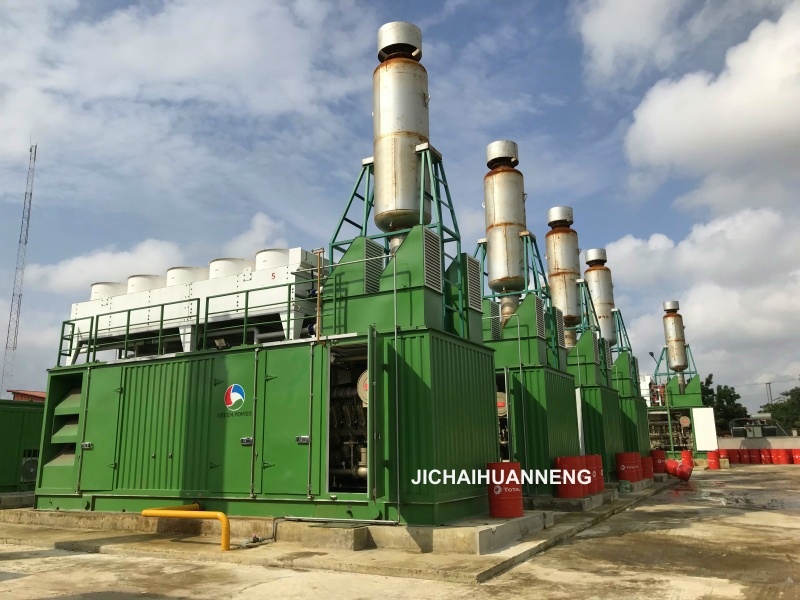

Сәтті жобалар
